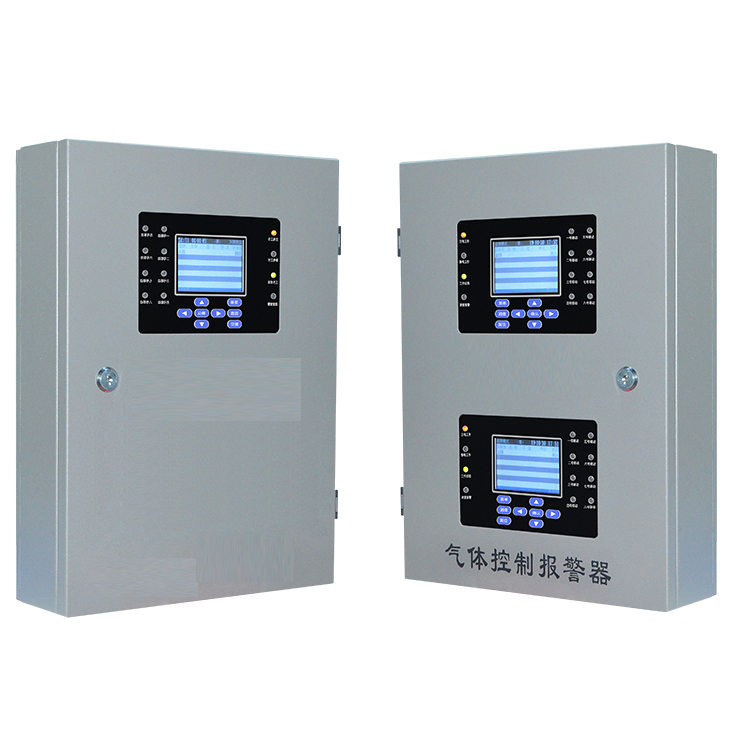

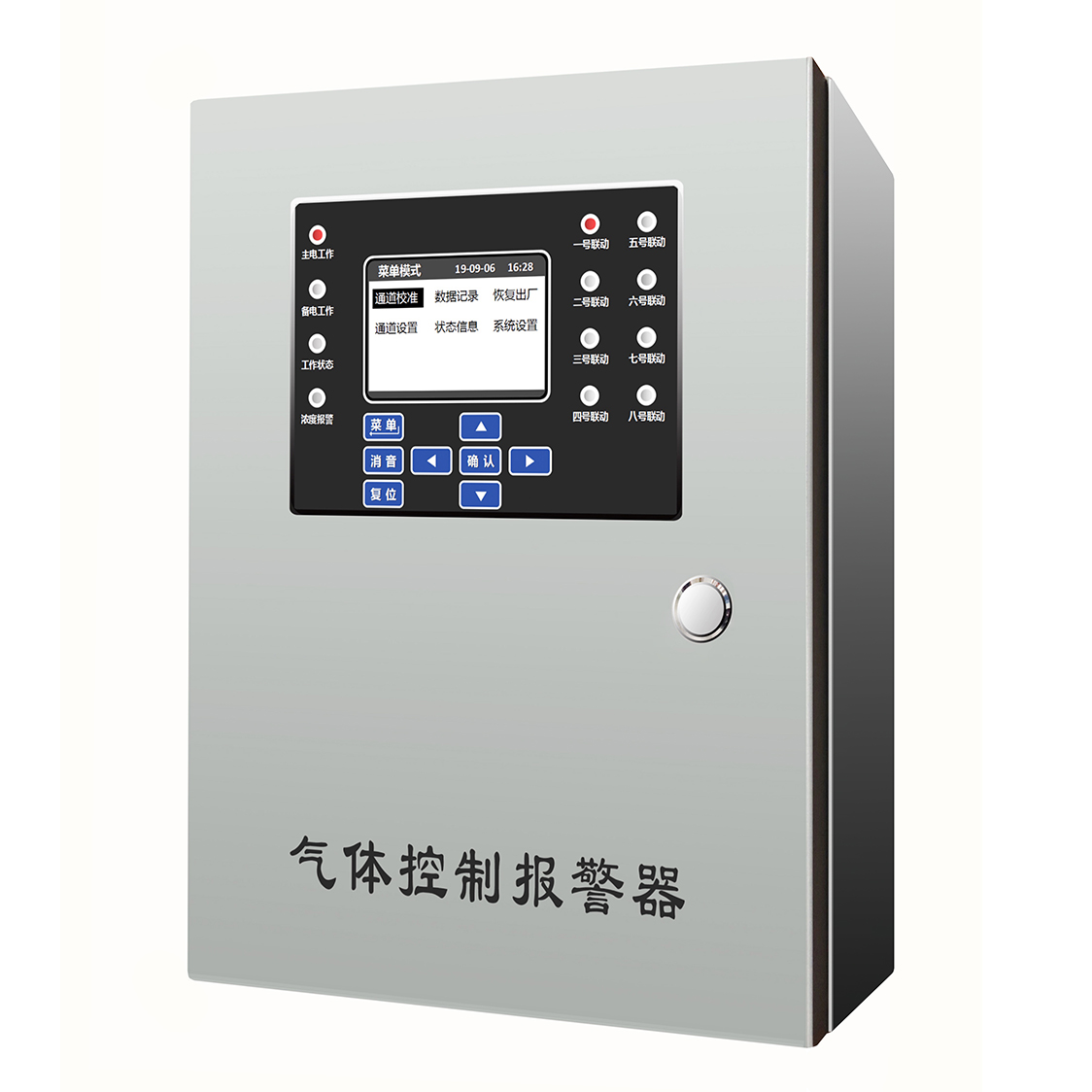

气体控制报警器 MIC-2000是一种气体泄漏集中报警控制器，电源由市电电网直 接供电。本报警控制器接收标准的 4-20MA 信号，任何类型的气体探测器 发出的 4-20MA 信号均可，同时可输出标准的 4-20MA 信号（选配功能）。 一台气体报警控制器可带 8 路气体探测器。气体报警控制器的安装方式为 壁挂式，控制器上带有大屏幕液晶显示器，可用于及时显示系统各部分状 态及有关报警点的信息，操作方便，使用简单。

气体控制报警器 MIC-2000主要参数

1）电源：AC220V

2） 功耗：小于 15W

3） 测量范围：0~100%LEL；1 ~50000ppm；0-100%VOL；

4）安装方式：壁挂式

5） 报警设定：可自由设定

6）接收信号；4-20MA

7）报警方式：声光报警

8) 输出触点：一、二段报警：1-8 组常开/常闭无源触点输出  （24VDC/3A、AC220V/1A）；

9) 公共输出触点：无源触点，AC220V/10A;

10）温度：-20~70℃,湿度:20~95%RH；

气体控制报警器 MIC-2000的工作原理

报警控制器的 CPU 循环检测探测器的工作状态，当探测器监测到环境 的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动 控制信号。  系统信号采用标准的 4-20mA 信号，控制器有 1-8 组常开/常闭无源触 点输出，触点容量为 24VDC/3A、220VAC/1A。

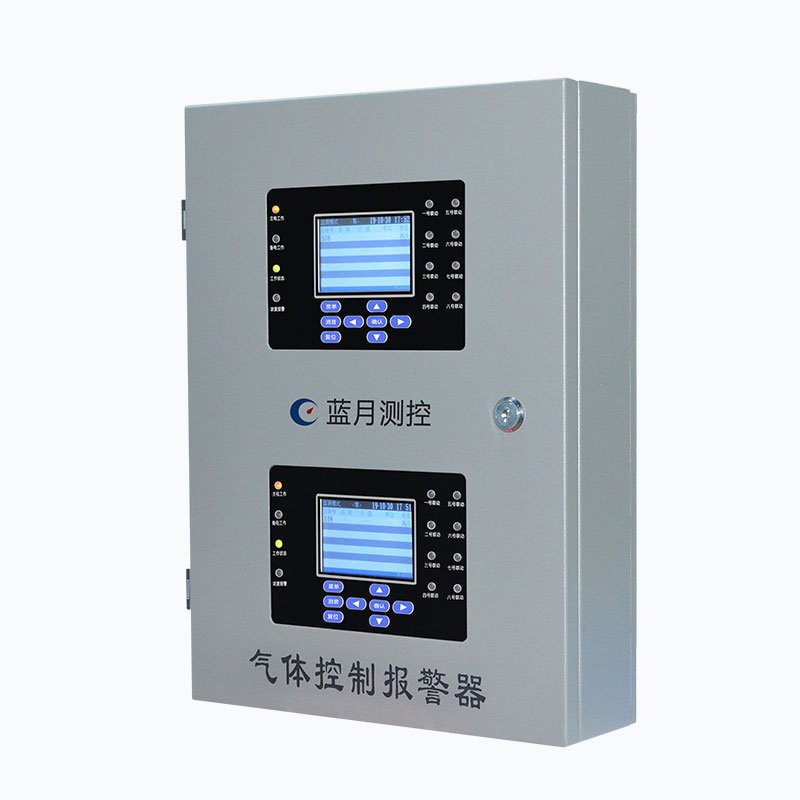

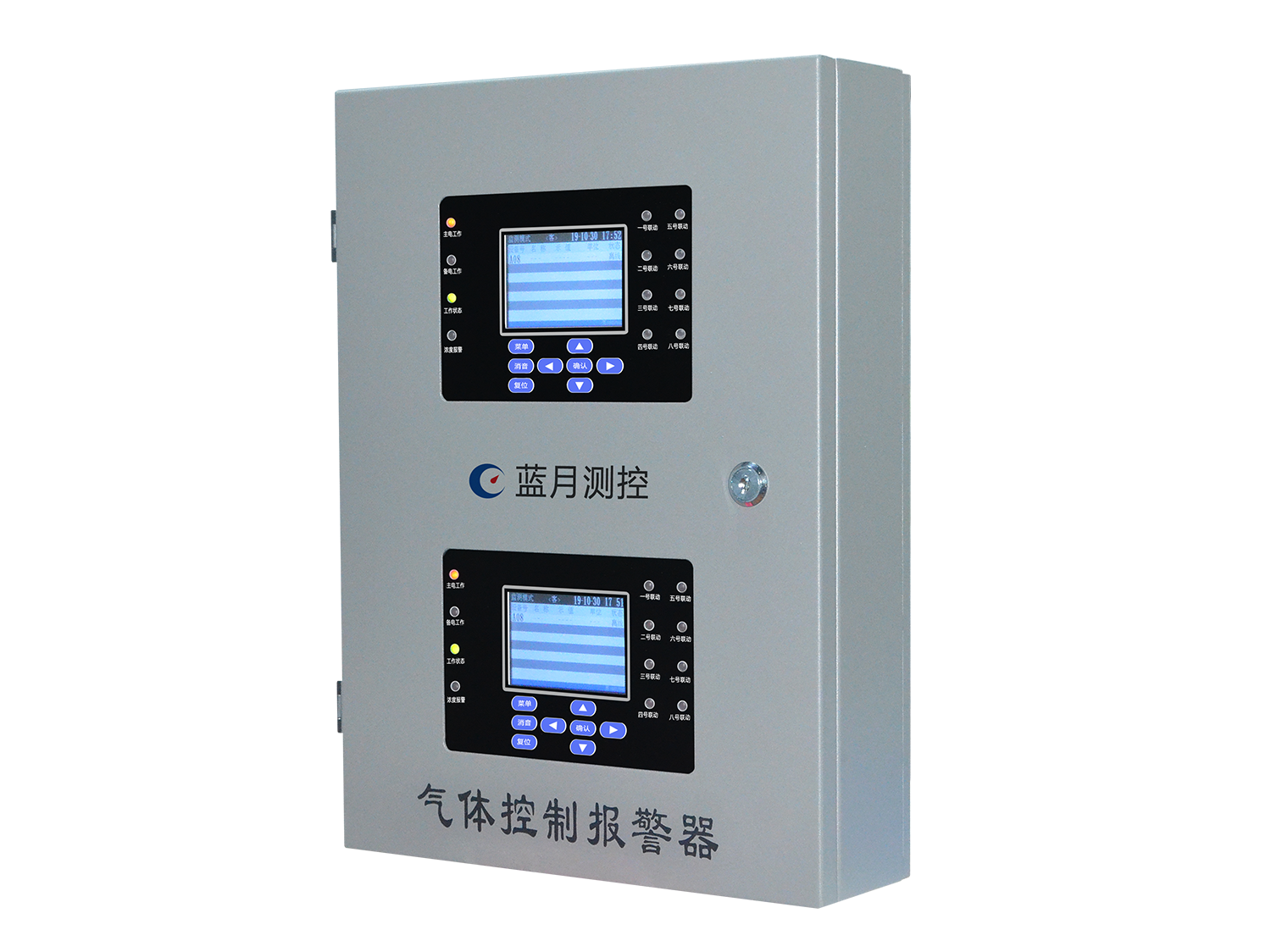

气体控制报警器 MIC-2000的结构

 气体控制报警器 MIC-2000采用壁挂式结构，带有一挂墙结构件。先将挂墙结构件固定在 墙上适当位置，连接好电源线、信号线、输出控制线，再将控制器挂在结 构件上。
